وائرنگ جو طريقوpneumatic solenoid والوز: هڪ pneumatic solenoid والو جي ٻن تارن ۽ ٽن سرن کي ڪيئن تار ڪجي؟
pneumatic solenoid والوز جي استعمال بابت ڄاڻ: pneumatic solenoid والوز والو جي جسم جي حرڪت کي ڪنٽرول ڪندي مختلف آئل ڊسچارج سوراخن کي بلاڪ يا لڪائيندا آهن. تيل جي انٽ سوراخ هميشه کليل آهي، ۽ هائيڊولڪ تيل مختلف تيل خارج ڪرڻ واري پائپ ۾ داخل ٿئي ٿو. تيل جو دٻاء pneumatic solenoid والو ۾ پسٽن کي سلنڈر ۾ دٻائي ٿو.
pneumatic solenoid والو جي وائرنگ جو طريقو
وائرنگ جو طريقو: هڪ ان پٽ ۽ ٻه آئوٽ. ھڪڙو ان پٽ ھوائي ذريعو آھي، ۽ ٻه ٻاھر آھن ھڪڙي جھلي جي سر ڏانھن ۽ ٻئي کي وينٽي ڪرڻ لاء. سولينائيڊ والوز سڌو سنئون پائپ لائن تي نصب ٿيل آهن عام طور تي برقي سولينائيڊ والوز، جيڪي صرف ٻن رياستن کي ڪنٽرول ڪري سگهن ٿا: آن ۽ آف.
pneumatic solenoid والو جي اندر هڪ سيل ٿيل گفا آهي، جنهن ۾ سوراخ ذريعي مختلف پوزيشن تي کوليا ويا آهن. pneumatic solenoid والو جو هر سوراخ هڪ مختلف تيل جي پائپ ڏانهن وٺي ٿو. گفا جي وچ ۾ والو آهي، ۽ ٻنهي پاسن تي ٻه برقي مقناطيس آهن. جڏهن مقناطيس جي هڪ پاسي جي ڪنڊ کي توانائي ڏني ويندي آهي، ته والو جو جسم ان طرف متوجه ٿيندو.
نيوميٽڪ solenoid والو بلاڪ ڪري ٿو يا مختلف تيل خارج ڪرڻ واري سوراخ کي والو جي جسم جي حرڪت کي ڪنٽرول ڪندي، جڏهن ته آئل انليٽ سوراخ هميشه کليل هوندو آهي. هائيڊولڪ تيل مختلف تيل خارج ڪرڻ واري پائپ ۾ داخل ڪندو ۽ سلنڈر ۾ پسٽن کي دٻاء ذريعي تيل جي دٻاء ذريعي نيوميٽيڪل solenoid والو ۾ داخل ڪندو.
هن طريقي سان، پوري solenoid والو جي ميخانياتي حرڪت کي ڪنٽرول ڪري سگهجي ٿو نيوميٽيڪل solenoid والو جي برقياتي مقناطيس جي موجوده کي منظم ڪندي.
pneumatic solenoid والو جي وائرنگ جو طريقو: electromagnetic coil سان ڳنڍيو. برقي مقناطيسي ڪنڊ تي ڪل ٽي نقطا آهن. کاٻي ۽ ساڄي پاسي ٻن پوائنٽن کي ڳنڍيو، ۽ وچ واري پوائنٽ کي تار نه ڪريو.
24V pneumatic solenoid والو تي ٻن تارن جي وائرنگ جو طريقو ھيٺ ڏنل آھي:
24V گيس solenoid والو تي ٻه تارون، هڪ ان پٽ ٽرمينل سان ڳنڍيل آهي، جيڪو مثبت قطب آهي، ۽ ٻيو ان پٽ ٽرمينل سان ڳنڍيل آهي، جيڪو منفي قطب آهي. 24V solenoid والو ۾ ٽي سرڪٽ آهن، يعني پيلو-گرين گرائونڊ تار ۽ مثبت ۽ منفي ٻه قطب.
جيڪڏهن اهو هڪ متبادل موجوده سان ڳنڍيل آهي، اتي مثبت ۽ منفي قطب تي غور ڪرڻ جي ڪا ضرورت ناهي. بس ان کي سڌو ڳنڍيو. گرائونڊنگ تار کي گرائونڊ ڪيو وڃي. جيڪڏهن solenoid والو هڪ سڌي موجوده سان ڳنڍيل آهي، مثبت ۽ منفي ٽرمينل کي فرق ڪرڻ گهرجي. مثبت ٽرمينل کي جانچڻ لاءِ ملٽي ميٽر استعمال ڪريو انهي کي يقيني بڻائڻ لاءِ ته وولٹیج ساڳيو ئي آهي جيئن solenoid والو جي. مثبت ٽرمينل کي مثبت ٽرمينل سان ڳنڍيو، منفي ٽرمينل کي منفي ٽرمينل سان، ۽ گرائونڊ تار کي گرائونڊ تار سان.
220-وولٽ solenoid والو جي ٻن تارن ۾ مثبت يا منفي قطب نه آھن. بس ڪنٽرول پاور سپلائي کي انهن ٻن تارن سان ڳنڍيو.
Solenoid والوز عام طور تي سنگل-Coil آهن. ڊي سي ايس هڪ رلي جي رابطن کي ڪنٽرول ڪرڻ لاءِ هڪ ڊي او ڪڍي ٿو ۽ انهن کي پاور سپلائي سان سيريز ۾ ڳنڍي ٿو. solenoid والو هڪ ڪنٽرول ڪيبل آهي. جيڪڏهن ڪو والو پوزيشن سوئچ آهي، اهو پڻ هڪ ڪنٽرول ڪيبل آهي، قطع نظر ته DCS حفاظتي رڪاوٽ سان ليس آهي يا نه.
2-پوزيشن 5-واٽ solenoid والو کي خودڪار ري سيٽ ۽ برقي ري سيٽ ڪيو آهي. خودڪار ري سيٽ صرف هڪ solenoid coil کي سنڀاليندو آهي، ۽ PLC وٽ هڪ آئوٽ ڪنٽرول سگنل آهي. هڪ اليڪٽرڪ ري سيٽ جي ضرورت آهي ٻن solenoid coils جي ڪنٽرول، ۽ PLC کي ٻه آئوٽ ڪنٽرول سگنلن جي ضرورت آهي.
هڪ pneumatic solenoid والو جي ٽن سرن کي تار ڪيئن ڪجي
solenoid والو جا ٽي تار آهن مثبت ۽ منفي قطب، پاور لائن، ۽ گرائونڊ تار. جيڪڏهن اهو موجوده متبادل آهي، اسان سڌي طرح مثبت ۽ منفي پاور لائينز کي پاور سپلائي جي ٻن ٽرمينل بلاڪن سان ڳنڍيندا آهيون، بغير وائرنگ جي مثبت ۽ منفي ٽرمينل تي غور ڪرڻ کان سواء. باقي تار گرائونڊ ٽرمينل بلاڪ سان ڳنڍيل آهي. عام طور تي، ٽرمينل بلاڪ کي لاڳاپيل علامت جي نشانين سان فرق ڪيو ويندو آهي. جيڪڏهن اهو سڌي موجوده آهي، اهو ضروري آهي ته مثبت ۽ منفي قطب ۾ فرق ڪرڻ ضروري آهي. مثبت ۽ منفي تارن کي مثبت ۽ منفي ٽرمينل بلاڪ سان ڳنڍيل هجڻ گهرجي، ۽ زمين جي تار کي زمين جي تار ٽرمينل سان ڳنڍيل هجڻ گهرجي.
وائرنگ جو طريقو (ٻه-پوزيشن ٽيون-طريقو) نيوميٽڪ سولينائيڊ والو لاءِ

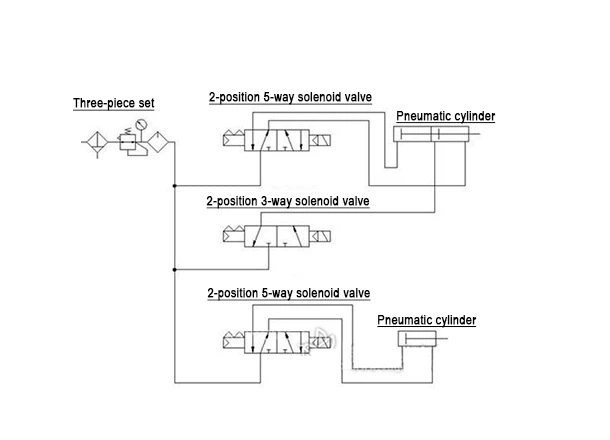

هڪ اندر ۽ ٻه ٻاهر، هڪ اندر هوا جي داخل ٿيڻ جو ذريعو آهي، ۽ ٻه ٻاهر آهن هڪ جھلي جي سر ڏانهن ۽ ٻيو وينٽ ڏانهن. سولينائيڊ والوز سڌو سنئون پائپ لائن تي نصب ٿيل آهن عام طور تي برقي سولينائيڊ والوز، جيڪي صرف ڪنٽرول ڪري سگھن ٿا ۽ بند ڪري سگھن ٿا. جيئن هيٺ ڏنل شڪل ۾ ڏيکاريل آهي:
مٿي نيوميٽڪ solenoid والوز لاء وائرنگ جو طريقو آهي. وڌيڪ سکڻ لاء لاڳاپيل معلومات موجود آهنhttps://www.joosungauto.com/.
