هڪ pneumatic solenoid والو هڪ pneumatic سسٽم ۾ هوا جي وهڪري (يا ٻين گيس) کي سنڀاليندو آهي. اهو والو کي هلائڻ لاء هڪ electromechanical solenoid استعمال ڪري ٿو. هتي هڪ pneumatic solenoid والو جي ڪم ڪندڙ اصول جي تفصيلي وضاحت آهي:
1. بنيادي اجزاء:
- Solenoid: هڪ اليڪٽروميڪانيڪل ڊيوائس جيڪو برقي توانائي کي ميخانياتي حرڪت ۾ تبديل ڪري ٿو. اهو تار جي هڪ ڪنڊ تي مشتمل آهي (سولينائڊ ڪوئل) ۽ هڪ متحرڪ لوهه جي ڪور (پلنجر يا آرميچر).
- والو باڊي: هوائي وهڪري لاءِ بندرگاهن ۽ پاسن تي مشتمل آهي. اهو عام طور تي هڪ انٽ پورٽ، هڪ يا وڌيڪ آئوٽليٽ بندرگاهن، ۽ نڪرڻ واري بندرگاهه آهي.
- پلنجر يا آرمچر: سولينائڊ ڪوئل جي اندر هڪ حرڪتي لوهه جو ڪور جيڪو ان وقت حرڪت ڪندو آهي جڏهن ڪوئل کي توانائي ڏني ويندي آهي، والو جي پاسن کي کولڻ يا بند ڪرڻ.
2. ڪم ڪرڻ جو اصول:
جڏهن Solenoid توانائي ڪئي وئي آهي:
1. اليڪٽريڪل سگنل: هڪ برقي ڪرنٽ solenoid coil تي لاڳو ٿئي ٿو، هڪ مقناطيسي ميدان ٺاهي ٿو.
2. مقناطيسي ميدان: ڪوئل مان پيدا ٿيندڙ مقناطيسي ميدان پلنجر يا آرميچر کي متوجه ڪري، ان کي ڪنڊ جي مرڪز ڏانهن ڇڪي ٿو.
3. پلنجر موومينٽ: پلنجر جي حرڪت والو جي پوزيشن کي تبديل ڪري ٿي. والو جي ڊيزائن تي منحصر ڪري، هي حرڪت يا ته والو جي جسم جي اندر مخصوص پاسن کي کولڻ يا بند ڪري سگھي ٿو.
4. ايئر فلو ڪنٽرول: پلنگر جي پوزيشن ۾ تبديلي والو ذريعي هوا جي وهڪري کي سڌو ڪري ٿو. مثال طور، عام طور تي بند ٿيل والو ۾، پلنگر حرڪت والو کي کوليندو، هوا کي انٽ مان نڪرڻ واري بندرگاهه ڏانهن وهڻ جي اجازت ڏيندو.
جڏهن Solenoid De- توانائيءَ وارو ٿئي ٿو:
1. بجليءَ جو سگنل بند: بجليءَ جو ڪرنٽ بند ٿئي ٿو، ۽ مقناطيسي ميدان ختم ٿي وڃي ٿو.
2. ريٽرن ميڪنزم: واپسي جو چشمو يا پلنجر مواد جي موروثي ملڪيت پلنجر کي واپس ان جي اصل پوزيشن ڏانھن ڌڪي ٿو.
3. والو جي پوزيشن ري سيٽ: پلنگر جي حرڪت هواي پاسن کي بند ڪري ٿي يا کولي ٿي، والو کي ان جي ڊفالٽ حالت ۾ واپس آڻيندي (عام طور تي بند يا عام طور تي کليل).
4. هوا جي وهڪري کي روڪيو ويو يا ريٽائرڊ ڪيو ويو: عام طور تي بند ٿيل والو ۾، هوا جي وهڪري کي روڪيو ويندو آهي جيئن پلنجر واپسي کي بند ڪرڻ لاء واپس اچي ٿو. عام طور تي کليل والو ۾، هوا جي وهڪري کي روڪيو ويندو آهي جڏهن گذرڻ بند ڪيو ويندو آهي.
3. Pneumatic Solenoid والوز جا قسم:
- 2-واٽ والو: ان ۾ ٻه بندرگاهون آهن (انليٽ ۽ آئوٽليٽ) ۽ هوا جي وهڪري کي اجازت يا بلاڪ ڪري سگهن ٿيون.
- 3-واٽ والو: ٽي بندرگاهن (انٽليٽ، آئوٽليٽ ۽ ايگزاسٽ) آهن ۽ مختلف رستن جي وچ ۾ وهڪري کي مٽائي سگهن ٿا، اڪثر ڪري ڪنٽرول ڪرڻ لاءِ استعمال ڪيا ويندا آهن.
- 4-واٽ والو: چار يا وڌيڪ بندرگاهن تي مشتمل آهي ۽ عام طور تي استعمال ڪيو ويندو آهي ڊبل-ڪاريندڙ سلنڈر کي ڪنٽرول ڪرڻ لاءِ، هوا جي وهڪري کي سڌو ڪرڻ لاءِ سلنڈر کي وڌائڻ يا واپس وٺڻ لاءِ.
- 5-واٽ والو: 4-واٽ والو وانگر پر وڌيڪ پيچيده ڪنٽرول لاءِ اضافي بندرگاهن سان.
4. درخواستون:
- Actuators جو ڪنٽرول: Pneumatic solenoid والوز استعمال ڪيا ويندا آھن نيوميٽڪ ايڪٽيوٽرز کي ڪنٽرول ڪرڻ لاءِ، جھڙوڪ سلنڈر ۽ موٽر.
- آٽوميشن سسٽم: صنعتي آٽوميشن ۾ وڏي پيماني تي استعمال ٿيندڙ مشينري ۽ پروسيس کي ڪنٽرول ڪرڻ لاءِ.
- ايئر سپلائي ريگيوليشن: مختلف نيوميٽڪ سسٽم ۾ ڪمپريسڊ هوا جي سپلائي کي ريگيوليشن ڪرڻ لاءِ استعمال ڪيو ويندو آهي.
خاڪو مثال:

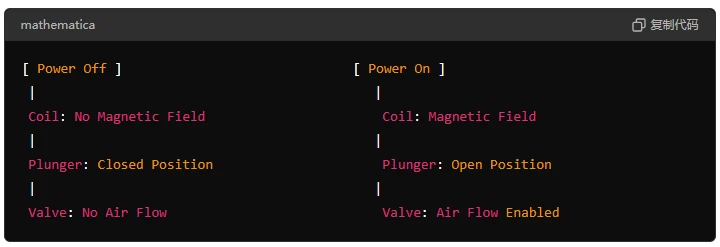

هتي هڪ سادي ڊراگرام آهي جيڪو 2-طريقه عام طور تي بند ٿيل نيوميٽڪ سولينائيڊ والو جي بنيادي آپريشن کي بيان ڪري ٿو:
خلاصو، هڪ pneumatic solenoid والو ڪم ڪري ٿو هڪ electromechanical solenoid استعمال ڪندي هڪ پلنگر کي منتقل ڪرڻ لاءِ، جيڪو والو جي هوائي لنگهن کي کولي يا بند ڪري ٿو، هڪ نيوميٽڪ سسٽم اندر هوا جي وهڪري کي ڪنٽرول ڪري ٿو. اهو اصول نمونياتي ڊوائيسز ۽ خودڪار نظام جي درست ڪنٽرول جي اجازت ڏئي ٿو.
