ڪم جي اصول جو تعارف، ايپليڪيشن ۽ مختلف قسم جا نيوميٽڪ سولينائيڊ والوز

I. جو بنيادي ڪمSolenoid والوز
solenoid والو، اليڪٽررو-نموميٽڪ ڪنورشن لاءِ هڪ اهم جزو جي طور تي، برقي سگنلن کي موثر طريقي سان نيوميٽڪ سگنلن ۾ تبديل ڪرڻ جي ذميواري کڻندو آهي. ڪنٽرول هدايتون حاصل ڪرڻ کان پوء، solenoid والو صحيح طور تي جاري ڪري سگھي ٿو، بند ڪري سگھي ٿو يا دٻيل هوا جي وهڪري جي رخ کي تبديل ڪري سگھي ٿو، اھڙي طرح ڪيترن ئي ڪمن کي حاصل ڪري سگھي ٿو، بشمول نيوميٽڪ ايڪٽيوٽر جزو جي عمل جي هدايت جو ڪنٽرول، ON/OFF سوئچ مقدار جي ڪنٽرول، ۽ يا / نه / ۽ لاگڪ ڪنٽرول. solenoid والوز جي مختلف قسمن جي وچ ۾، برقياتي مقناطيسي ڪنٽرول هدايتي ڪنٽرول والو هڪ بنيادي حيثيت رکي ٿو ۽ هڪ اهم ڪردار ادا ڪري ٿو.

آئي. ڪم ڪندڙ اصول برقي مقناطيسي ڪنٽرول هدايتي ڪنٽرول والو
نيوميٽڪ سسٽم ۾، برقياتي مقناطيسي ڪنٽرول هدايتي ڪنٽرول والو هڪ اهم ڪردار ادا ڪري ٿو. اهو ايئر فلو چينل جي کولڻ ۽ بند ڪرڻ يا کمپريس ٿيل هوا جي وهڪري جي رخ کي تبديل ڪرڻ جي ذميوار آهي. ان جو بنيادي ڪم ڪندڙ اصول برقي مقناطيسي ڪوئل پاران پيدا ڪيل برقياتي مقناطيسي قوت تي ڀاڙي ٿو. هي قوت والوز جي ڪور کي سوئچ ڪرڻ لاءِ هلائيندو، ان ڪري هوا جي وهڪري کي ريورس ڪرڻ جو مقصد حاصل ٿيندو. مختلف طريقن جي مطابق جن ۾ برقي مقناطيسي ڪنٽرول حصو سڌو سنئون ڪنٽرول والو کي دٻائي ٿو، برقي مقناطيسي ڪنٽرول هدايتي ڪنٽرول والوز کي ٻن قسمن ۾ ورهائي سگهجي ٿو: سڌو-عمل ۽ پائلٽ-آپريڊ. Direct-اداڪار سولينائڊ والوز سڌو سنئون برقي مقناطيسي قوت استعمال ڪن ٿا والوز جي ڪور کي ريورس طرف هلائڻ لاءِ، جڏهن ته پائلٽ-آپريٽ ٿيل ڊائريڪشنل ڪنٽرول والوز پائلٽ ايئر پريشر تي ڀاڙين ٿا جيڪو برقي مقناطيسي پائلٽ والوز ذريعي پيدا ٿئي ٿو والوز ڪور کي ريورسنگ حاصل ڪرڻ لاءِ.

شڪل 1 3/2 (ٽي-طريقه ٻه-پوزيشن) سڌو- عمل ڪندڙ سولينائيڊ والو (عام طور تي کليل قسم) ۽ ان جي ڪم ڪندڙ اصول جو هڪ سادي ڪراس-سيڪشنل ڏيک ڏيکاري ٿو. جڏهن ڪوئل کي متحرڪ ڪيو ويندو آهي، جامد لوهه جو ڪور برقي مقناطيسي قوت پيدا ڪندو، ۽ اها قوت والوز جي ڪور کي اڳتي وڌڻ لاء زور ڏيندو. جيئن ئي والو جو ڪور اڀري ٿو، گيسڪٽ کي مٿي ڪيو ويندو آهي، اهڙيء طرح بندرگاهن 1 ۽ 2 کي ڳنڍيندو آهي جڏهن ته بندرگاهن 2 ۽ 3 کي ختم ڪري ڇڏيندو آهي. هن نقطي تي، والو انٽيڪ اسٽيٽ ۾ آهي ۽ سلنڈر جي حرڪت کي ڪنٽرول ڪري سگهي ٿو. هڪ دفعو بجلي بند ٿي ويندي آهي، والو ڪور پنهنجي اصل حالت ڏانهن موٽڻ لاءِ بهار جي بحالي واري قوت تي ڀروسو ڪندو، اهو آهي، بندرگاهن 1 ۽ 2 ڌار ٿي ويا آهن جڏهن ته بندرگاهن 2 ۽ 3 سان ڳنڍيل آهن. هن طريقي سان، والو نڪرڻ واري حالت ۾ آهي.

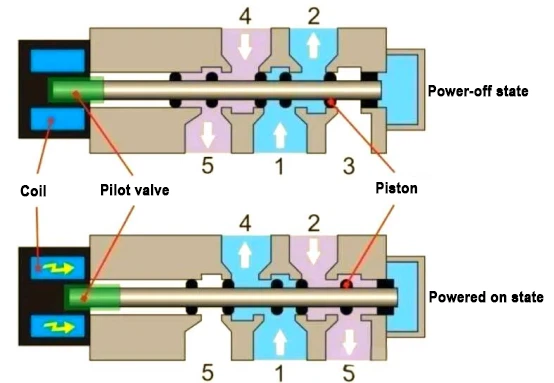

شڪل 2 5/2 (پنجن-طريقه ٻه-پوزيشن) سڌو- عمل ڪندڙ سولينائيڊ والو (عام طور تي کليل قسم) ۽ ان جي ڪم ڪندڙ اصول جو هڪ سادي ڪراس-سيڪشنل ڏيک ڏيکاري ٿو. شروعاتي حالت ۾، بندرگاهن 1 ۽ 2 جي ذريعي هوا جو استعمال ٿئي ٿو، جڏهن ته خارج ٿيڻ بندرگاهن 4 ۽ 5 ذريعي ڪيو ويندو آهي. جڏهن ڪوئل کي متحرڪ ڪيو ويندو آهي، جامد لوهه جي ڪور برقياتي مقناطيسي قوت پيدا ڪري ٿي. هي قوت پائلٽ والو کي هلائڻ لاءِ هلائيندو، ۽ پوءِ کمپريس ٿيل هوا هوائي رستي ذريعي والو جي پائلٽ پسٽن ۾ داخل ٿيندي، جنهن جي ڪري پسٽن شروع ٿي ويندو. پسٽن جي وچ ۾، سيلنگ سرکلر مٿاڇري چينل کي کوليندو آهي. هن وقت، بندرگاهن 1 ۽ 4 مان هوا داخل ٿيندي آهي، جڏهن ته بندرگاهن 2 ۽ 3 مان هوا خارج ٿيندي آهي. هڪ ڀيرو بجلي بند ٿي ويندي آهي، پائلٽ والو پنهنجي اصل حالت ڏانهن موٽڻ لاءِ بهار جي بحالي واري قوت تي ڀروسو ڪندو.
اڳيون، اچو ته solenoid والو جي فنڪشن بابت ڳالهايو. هڪ برقي مقناطيسي والو جي ڪم کي ٻن انگن ذريعي ظاھر ڪيو ويندو آھي: M ۽ N، جنھن کي M-پاتھ N-پوزيشن برقي مقناطيسي والو سڏيو ويندو آھي. انهن مان، "اين پوزيشن" جي نمائندگي ڪري ٿو سوئچنگ پوزيشن جي هدايت واري ڪنٽرول والو، اهو آهي، والو جي حالت. والو جي پوزيشن جو تعداد N جو قدر آھي. مثال طور، ھڪ ٻه-پوزيشن والو وٽ ٻه پوزيشن جا اختيار آھن، يعني ان ۾ ٻه حالتون آھن. ٽي-پوزيشن والو وٽ ٽي پوزيشن جا اختيار آهن، يعني ٽي مختلف حالتون آهن. "M رستو" والو جي خارجي انٽرفيس جو تعداد ظاهر ڪري ٿو، بشمول ايئر انٽ، ايئر آئوٽ ۽ نڪرڻ واري بندرگاهن. رستن جو تعداد M جو قدر آھي.
تصوير 1 ۾ والو کي مثال طور وٺو. اهو هڪ 3/2 سڌو آهي- عمل ڪندڙ سولينائيڊ والو، يعني والو کي ٻه پوزيشنون آهن، يعني "آن" ۽ "آف" حالتون. ساڳئي وقت، ان ۾ ٽي هوائي بندرگاهن آهن: 1 ايئر انليٽ آهي، 2 ايئر آئوٽليٽ آهي، ۽ 3 نڪرڻ وارو بندرگاهه آهي.

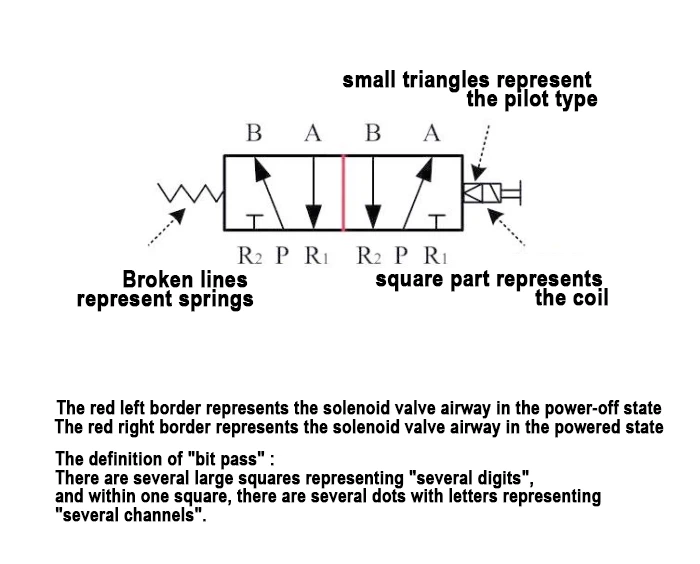

solenoid والو ايئر ويز جو تجزيو

گيس پاٿ ڊاگرام جي کاٻي پاسي، پري کاٻي پاسي جي علامت عام طور تي ھيٺئين چشمي جي نمائندگي ڪري ٿي. وچين حصو والو جسم آهي، جنهن ۾ solenoid والو جي قسم کي طئي ڪرڻ لاء اهم معلومات شامل آهي. مثال طور، شڪل ۾ ٻه خانا ظاهر ڪن ٿا ته هي هڪ ٻه-پوزيشن سولينائيڊ والو آهي، جڏهن ته A/B/R/P/S والو جي جسم جي سوراخ واري پوزيشن کي ظاهر ڪري ٿو، يعني پنج-طرح والو. تنهن ڪري، هي solenoid والو هڪ ٻه-پوزيشن پنج-طريقو solenoid والو آهي. اهڙي طرح، اسان بٽ جو تعداد ۽ سوراخ جي تعداد ۽ دٻي جي تعداد ذريعي solenoid والو جي پاسن جو تعداد طئي ڪري سگھون ٿا.
ان کان علاوه، گيس جو رستو ڊراگرام پڻ ڏيکاري ٿو گيس جي رستي جي آپريشن جا رستا جڏهن پاور بند آهي ۽ جڏهن پاور آهي. جڏهن بجلي بند ٿي وڃي ٿي، هوائي رستو سوراخ P ذريعي داخل ٿئي ٿو، سوراخ A ذريعي ايڪٽيوٽر تي عمل ڪري ٿو، پوء سوراخ B مان گذري ٿو، ۽ آخرڪار سوراخ S مان خارج ٿي ويو آهي، جڏهن ته هول R بند رهي ٿو. جڏهن هلندڙ آهي، هوائي رستو پڻ سوراخ P مان داخل ٿئي ٿو، پر هن وقت، هوا سوراخ B مان خارج ٿي وڃي ٿي، ايڪٽيوٽر تي عمل ڪندي ۽ سوراخ A مان گذري ٿي، ۽ آخرڪار سوراخ R مان خارج ٿي وڃي ٿي، جڏهن ته هول S بند آهي.
شڪل 3 جو ساڄو حصو عام طور تي ڪوئلز يا پائلٽ ننڍڙن والوز جي نمائندگي ڪري ٿو، جيڪي سولينائيڊ والوز جي آپريشن ۾ اهم ڪردار ادا ڪن ٿا. انهن ايئر وي ڊراگرام جي تشريح ڪندي، اسان سولينائيڊ والو جي ڪم ڪندڙ اصول ۽ مختلف حالتن ۾ ايئر وي جي آپريشن جي گهڻي ڄاڻ حاصل ڪري سگهون ٿا.

شڪل 4 ڏيکاري ٿو اليڪٽرڪ اسڪيماتي ڊراگرام جي نيوميٽڪ سولينائيڊ والو جي. اليڪٽريڪل اسڪيمي ڊاگرام هڪ برقي مقناطيسي والو جي ڪم ڪندڙ اصول کي سمجهڻ لاء اهم آهي. اهو واضح طور تي ظاهر ڪري ٿو ڪوئل، رابطا، ۽ ڪنيڪشن جو تعلق ٻين برقي اجزاء سان. اليڪٽريڪل اسڪيميٽڪ ڊاگرام کي ڏسڻ سان، اسان سولينائڊ والو جي برقي تبديلين جي گهڻي ڄاڻ حاصل ڪري سگھون ٿا جڏهن ان کي آن ۽ آف ڪيو وڃي ٿو، ان ڪري ان جي ڪم ڪندڙ خاصيتن کي بهتر سمجھڻ.

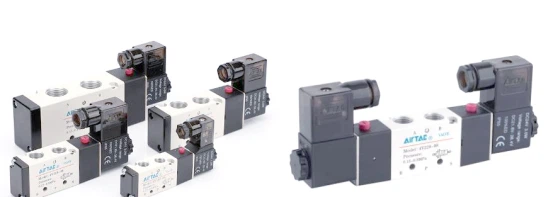

Iv. سنگل جو انتخاب-ڪنٽرول Solenoid والوز ۽ ڊبل-Control Solenoid والوز
واحد برقي طور تي ڪنٽرول ٿيل solenoid والو، جيئن ان جو نالو مشورو ڏئي ٿو، صرف هڪ ڪنڊ سان ليس آهي. جڏهن طاقت تي، اهو تبديل ٿيندو ۽ ٻي رياست ۾ داخل ٿيندو. جڏهن بجلي بند ٿي ويندي آهي، اهو خودڪار طريقي سان اصل حالت ڏانهن موٽندو. اهو ڪم ڪندڙ اصول شڪل 5 ۾ ڏيکاريل آهي. ان جي ابتڙ، ڊبل اليڪٽررو-ڪنٽرول ٿيل سولينائيڊ والو ٻن ڪوئلن سان ليس آهي. مختلف ڪوئلن جي متحرڪ رياستن کي ڪنٽرول ڪرڻ سان، اهو ڪيترن ئي سوئچز کي حاصل ڪري سگهي ٿو ۽ پاور-آف ٿيڻ کان پوءِ به پنهنجي پوئين حالت کي برقرار رکي سگهي ٿو، جيئن تصوير 6 ۾ ڏيکاريل آهي. هي فنڪشنل فرق سڌو سنئون عملي ايپليڪيشنن ۾ انهن جي مختلف انتخابن کي طئي ڪري ٿو.

انگ اکر 5 ۽ 6 سنگل-ڪنٽرول solenoid والوز ۽ ڊبل-ڪنٽرول solenoid والوز جي ڪم ڪندڙ اصولن کي ڏيکاري ٿو. چونڊ ڪرڻ وقت، جيڪڏهن والو جي موٽڻ جو وقت نسبتاً ننڍو آهي، ته ان کي سنڀالڻ لاءِ هڪ اڪيلو-ڪنٽرول solenoid والو ڪافي آهي. بهرحال، جيڪڏهن ڪميوٽيشن جو وقت ڊگهو آهي، ته ڪوئل کي مسلسل هلائڻ جي ضرورت آهي، جنهن جي ڪري ڪوئل گرم ٿيڻ سبب ٿي سگهي ٿي، ڇاڪاڻ ته ڊگھي طاقت تي-۽ سڙي به. ھن صورتحال کان بچڻ لاءِ، ھڪ ڊبل-ڪنٽرول والو چونڊيو وڃي ٿو. اضافي طور تي، جيڪڏهن ري سيٽ فنڪشن کي طاقت جي ناڪامي کان پوء حاصل ڪرڻ جي ضرورت آهي، هڪ واحد برقي طور تي ڪنٽرول ٿيل solenoid والو وڌيڪ مناسب آهي. جيڪڏهن بجلي جي ناڪامي کان پوء موجوده حالت کي برقرار رکڻ لاء ضروري آهي، هڪ ڊبل-ڪنٽرول solenoid والو وڌيڪ مناسب آهي.
V. پائلٽ جي وچ ۾ فرق ۽ ايپليڪيشنون
solenoid والوز جي قسمن ۾، پائلٽ-آپريٽ ٿيل ۽ سڌو-اداڪار ٻه عام قسم آهن. اهي ڪم ڪندڙ اصولن ۽ ايپليڪيشن جي منظرنامي ۾ مختلف آهن. پائلٽ-چلندڙ سولينائيڊ والوز پائلٽ سوراخ ذريعي گيس ۽ مائع جي وچ ۾ سوئچ ڪندا آهن، جڏهن ته سڌو-عمل ڪندڙ سولينائيڊ والوز والوز جي ڪور جي حرڪت کي ڪنٽرول ڪرڻ لاءِ دٻاءُ جي فرق تي ڀاڙيندا آهن. اهو فرق ٻن قسمن جي solenoid والوز کي ٺاهيندو آهي هر هڪ پنهنجا فائدا آهن جڏهن مختلف صنعتي مطالبن جو جواب ڏين ٿا. مثال طور، ڪجهه حالتن ۾ جن کي تيز ردعمل ۽ اعليٰ حساسيت جي ضرورت هوندي آهي، سڌو- عمل ڪندڙ سولينائيڊ والوز وڌيڪ موزون هوندا. حالتن ۾ جتي ٺيڪ ڪنٽرول ۽ گھٽ توانائي جي واپرائڻ جي ضرورت هوندي آهي، پائلٽ{10}}آپريٽ ٿيل سولينائيڊ والوز هڪ کنڊر هوندا.
direct- عمل ڪندڙ سولينائڊ والوز جي ساخت جي جوڙجڪ نسبتاً سادو آهي. انهن جو ڪم ڪندڙ اصول خاص طور تي برقي مقناطيسي قوت تي ڀاڙي ٿو ته سڌو سنئون والو ڪور کي ڪم ڪرڻ لاء. بهرحال، هن ڊزائن ۾ پڻ ٻه اهم نقص آهن. پهرين، برقياتي مقناطيسي قوت جي وڏي گهرج جي ڪري، برقياتي مقناطيسي ڪوئل جي مقدار مطابق وڌائي ٿي، جنهن جي نتيجي ۾ وڌيڪ توانائي جي واپرائڻ جي ڪري ٿي. ٻيو، سڌو- عمل ڪندڙ سولينائڊ والوز دٻاءَ جي نسبت سان حساس هوندا آهن. جڏهن دٻاءُ هڪ خاص حد کان وڌي وڃي ٿو (عام طور تي 0.7MPA کان وڌيڪ)، ڪيترائي سڌو- عمل ڪندڙ solenoid والوز صحيح طريقي سان ڪم نٿا ڪري سگهن. اهو خاص طور تي والو ڪور تي ڪم ڪندڙ تمام گهڻو دٻاءُ جو سبب آهي، اهو برقي مقناطيسي قوت لاءِ والو جي ڪور کي هلائڻ ڏکيو بڻائي ٿو. ان جي باوجود، سڌو- عمل ڪندڙ سولينائيڊ والوز جا پڻ فائدا آهن: سادي جوڙجڪ، سستي قيمت ۽ گھٽ ناڪامي جي شرح.
2. پائلٽ- آپريٽ ٿيل سولينائڊ والو آسانيءَ سان ٺهيل آهي. اهو روايتي برقياتي مقناطيسي قوت ڊرائيو کي ڇڏي ٿو ۽ ان جي بدران ايئر پريشر کي استعمال ڪرڻ لاء والو ڪور کي هلائڻ لاء استعمال ڪري ٿو. 4mm کان وڌيڪ قطر سان solenoid والوز لاء، اهي عام طور تي هڪ پائلٽ والو ۽ هڪ مکيه والو مان ٺهيل آهن. solenoid والو کي هلائڻ کان پوء، پائلٽ والو کولڻ ۽ ان جي آئوٽ سگنل ذريعي مکيه والو جي افتتاح کي ڪنٽرول ڪندو. اها ڳالهه نوٽ ڪرڻ جي قابل آهي ته مکيه والو اصل ۾ هڪ pneumatic ڪنٽرول والو آهي، ۽ ان جي آپريشن ٻن هوائي ذريعن جي همعصر عمل جي ضرورت آهي: هڪ مکيه والو هوائي ذريعو آهي، ۽ ٻيو پائلٽ والو هوائي ذريعو آهي.

جيڪڏهن مکيه هوا جو ذريعو سولينائڊ والو جي اندروني هوائي گذرڻ ذريعي پائلٽ والو کي هوا فراهم ڪري ٿي، هن ڊزائن کي اندروني پائلٽ قسم سڏيو ويندو آهي. جيڪڏهن پائلٽ والو کي گيس فراهم ڪيو وڃي ٿو جيڪو گئس جي مکيه ذريعن کان آزاد آهي، ان کي خارجي پائلٽ قسم سڏيو ويندو آهي. شڪل 8 ۾، کاٻي پاسي هڪ مثال ڏيکاري ٿو هڪ ٻاهرين پائلٽ جو هڪ مثال ڏيکاري ٿو هلندڙ سولينائيڊ والو جو، جڏهن ته ساڄي پاسي هڪ مثال ڏيکاري ٿو اندروني پائلٽ جو مثال ڏيکاري ٿو- هلندڙ سولينائيڊ والو.
اندروني ليڊ ۽ بيروني ليڊ جي وچ ۾ جسماني مقابلو هيٺ ڏنل شڪل ۾ ڏيکاريو ويو آهي.

اهي ٻه قسم جا solenoid والوز، يعني اندروني پائلٽ ۽ بيروني پائلٽ، اڪثر هڪ ئي سسٽم ۾ گڏ هوندا آهن. عام طور تي، اندروني پائلٽ اڳ ۾ ئي اڪثر موقعن جي ضرورتن کي پورو ڪري سگهي ٿو. بهرحال، ڪجهه مخصوص حالتن ۾، ٻاهرين قيادت اڃا به وڌيڪ ضروري ٿي وڃي ٿي. مثال طور، جڏهن گيس جو سرچشمو دٻاءُ وڌندو آهي مکيه والو جو دٻاءُ 0.2MPA کان هيٺ ٿي سگهي ٿو، يا جڏهن اهو ويڪيوم واري ماحول ۾ هجي، ڇاڪاڻ ته پائلٽ والو جو گئس جو ذريعو مکيه والو سان شيئر نٿو ڪري سگهجي، ٻي صورت ۾ اهو ٿي سگهي ٿو ته مکيه والو کولڻ جي قابل نه هجي. هن نقطي تي، هڪ آزاد هوا جو ذريعو 0.2MPA کان وڌيڪ دٻاء سان پائلٽ والو کي طاقت ڏيڻ جي ضرورت آهي. ان کان علاوه، جڏهن ايئر انٽ ۽ آئوٽليٽ جي وچ ۾ دٻاء جو فرق اهم آهي، يا جڏهن مکيه ايئر وي جو دٻاء 1MPA کان وڌي وڃي ٿو، اندروني پائلٽ کي والوز ڪور تي ايئر وي پريشر کي سڌو سنئون لوڊ ڪندي ساخت جي مقدار کي وڌائڻ جي ضرورت پوندي. خارجي پائلٽ مسئلي کي حل ڪري ٿو سڌو سنئون هڪ گئس چينل کي پائلٽ پورٽ ۾ متعارف ڪرائڻ کان سواءِ برقي مقناطيسي والو شامل ڪرڻ جي. صرف هڪ ايئر پائپ شامل ڪرڻ جي ضرورت آهي.
نتيجي ۾، پائلٽ- هلائيندڙ سولينائڊ والوز ۾ ننڍڙا برقي مقناطيسي سر ۽ گھٽ بجلي جي استعمال جا فائدا آهن. اهو جمالياتي طور تي خوشگوار آهي ۽ تنصيب جي جاء بچائيندو آهي. ان دوران، اهو گهٽ گرمي پيدا ڪري ٿو ۽ هڪ قابل ذڪر توانائي بچائڻ وارو اثر آهي-. وڌيڪ اهم، گهٽ گرمي جي پيداوار جي ڪري، ڪوئل جي سڙڻ جو امڪان گهٽ هوندو آهي ۽ گهڻي وقت تائين هلي سگهي ٿو. اهو خاص طور تي عملي ايپليڪيشنن ۾ اهم آهي. مثال طور، SMC مان ڪجهه solenoid والوز جي طاقت گھٽجي وئي آھي 0.1W جيتري گھٽ، وڌ کان وڌ بجلي جي فراهمي کي چالو ڪرڻ کان سواءِ. سڌي طرح-عمل ڪندڙ سولينائيڊ والوز جو پاور رينج 4-20W آهي، نسبتاً مختصر پاور سان-وقت تي. ان کان علاوه، بار بار پاور-برن آئوٽ جو خطرو پيدا ڪري ٿو. تنهن ڪري، اهڙين حالتن ۾ جتي ڊگهي عرصي لاءِ يا اعليٰ تعدد تي بجلي جي فراهمي گهربل هجي، پائلٽ- هلائيندڙ سولينائيڊ والوز ترجيحي چونڊ بڻجي ويندا آهن. حقيقت ۾، اڄڪلهه عام طور تي استعمال ٿيندڙ سولينائيڊ والوز پائلٽ-آپريٽ ٿيل ڊيزائن کي اختيار ڪيو آهي. solenoid والوز جي وچ ۾ جيڪي صرف مائع کي منتقل ڪرڻ جي اجازت ڏين ٿا، سڌي طرح ڪم ڪندڙ اڃا تائين هڪ خاص تناسب لاء اڪائونٽ آهن. اهو بنيادي طور تي هن حقيقت جي ڪري آهي ته رطوبت ۾ تڪليف شايد تنگ پائلٽ والو چينلز کي بند ڪري سگهي ٿي.

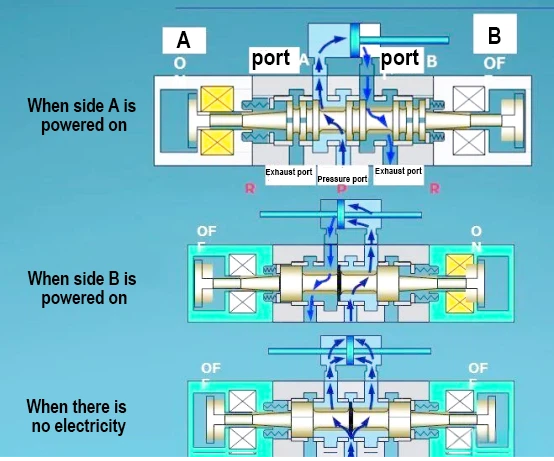

اڳتي هلي، اسان ٽن قسمن جي ٽن-پوزيشن فائيو-طريقي سولينائڊ والوز تي غور ڪنداسين: وچين-سيل ٿيل، وچين-وينٽيڊ، ۽ وچولي-پريشر، گڏوگڏ انهن جي ايپليڪيشنن کي. هن قسم جي solenoid والو کي ڊبل برقي ڪنٽرول ڪنڊ استعمال ڪري ٿو. جڏهن ٻنهي برقي مقناطيس مان ڪنهن کي به توانائي نه ڏني وئي آهي، ته والو ڪور ٻنهي پاسن تي اسپرنگس جي متوازن ڌڪ جي هيٺان وچ واري پوزيشن ۾ هوندو. ھن نقطي تي، سولينائڊ والو ۾ گيس جي رستي جي آن-آف حالت ان جي مخصوص قسم - وچين سيلنگ، وچ وينٽنگ يا وچولي پريشر کي طئي ڪندي. اسان انهن ٽن قسمن جي اصولن ۽ درخواست جي منظرنامي جو هڪ هڪ ڪري تجزيو ڪنداسين.
1. وچين سيل جي حالت جو تجزيو: جڏهن ٻنهي ڪوئلن مان ڪنهن کي به توانائي نه ڏني ويندي آهي، ته سلينڊر جي اڳيان ۽ پوئين چيمبرن ۾ دٻاءُ ان حالت تي رهندو جڏهن ڪوئلز جي توانائي نه ٿي- ۽ تبديل نه ٿيندي. ساڳئي وقت، هوائي جهازن ۽ نڪرڻ واري بندرگاهن کي بند ڪيو ويو آهي. تنهن هوندي به، هن حالت کي گهڻي وقت تائين برقرار رکڻ سبب ٿي سگهي ٿو ته آهستي آهستي اهو توازن وڃائي ويهڻ جي ڪري ننڍين ليڪن جي ڪري. اسڪيمي ڊراگرام (شڪل 10) ۾ ڏيکاريل آهي.

گيس جي دٻجڻ جي ڪري ۽ حقيقت اها آهي ته نيوميٽڪ جزا جهڙوڪ سلنڈر، والوز ۽ گيس پائپ جوائنٽ مڪمل طور تي ليڪ-آزاد نه ٿا ٿي سگهن، سلنڈر ڊگهي وقت تائين وچولي اسٽاپ پوزيشن تي مستحڪم طور تي برقرار نه ٿو رهي سگهي. ھي متوازن حالت وقت سان گڏ ھلندي گم ٿي ويندي، نتيجي ۾ سلنڈر جي پوزيشن جي درستگي ۾ گھٽتائي. تنهن هوندي، انهن ڪم ڪندڙ حالتن لاءِ جتي سلنڈر جي پوزيشن جي درستگي تمام گهڻي گهربل نه آهي ۽ اسٽاپ اوور جو وقت نسبتاً ننڍو آهي، وچين-سيلنڊر کي اڃا به استعمال لاءِ سمجهي سگهجي ٿو.
2. وچولي ڊسچارج جو طريقو: جڏھن ٻنھي ڪوئلن مان ڪنھن کي به توانائي نه ھجي ته سلنڈر جي اڳيان ۽ پوئين چيمبرن ۾ ڪو به دٻاءُ نه ھوندو آھي، ۽ ايئر انٽيڪ پورٽ ھڪ ئي وقت بند رھندو آھي. هن نقطي تي، سلنڈر جي اڳيان ۽ پوئين چيمبرن ۾ دٻاء سولينائيڊ والو جي ٻن نڪرڻ واري بندرگاهن ذريعي خارج ڪيو ويندو. ان جي ڪم ڪندڙ اصول کي تصوير 11 ۾ حوالو ڪري سگهجي ٿو.

وچين-سيل ٿيل والو جي مقابلي ۾، وچين-ڊسچارج سرڪٽ جي ڊيزائن هڪ ڊگهو وچين-روڪ وقت مهيا ڪري سگهي ٿي. اهڙين حالتن ۾ جتي سلنڈر کي عمودي طور تي هلڻ جي ضرورت آهي، وچ-اسٽاپ جو وقت نسبتا ڊگهو آهي، پر پوزيشن جي درستگي جي گهرج تمام سخت ناهي، وچ ۾- رليز سرڪٽ هڪ انتخاب آهي جنهن تي غور ڪيو وڃي.
3. وچولي دٻاءَ واري حالت: جڏهن ٻن ڪوئلن مان ڪنهن کي به توانائي نه ڏني وئي آهي، ته سلينڊر جي اڳيان ۽ پوئين چيمبرن ۾ دٻاءُ ان حالت تي رهندو جڏهن اڳئين ڪوئل کي توانائي نه ڏني ويندي آهي، ۽ مسلسل دٻاءُ لاڳو ڪيو ويندو ته يقيني بڻائڻ لاءِ ته سلنڈر جي اڳيان ۽ پوئين چيمبرن ۾ دٻاءُ ان انٽيڪ جي آخر ۾ ان سان مطابقت رکي ٿو. هن جڳهه تي، هوا جو استعمال کليل آهي جڏهن ته نڪرڻ بند آهي. ڪم ڪندڙ اصول تصوير 12 ۾ ڏيکاريل آهي.

جيڪڏهن سلنڈر محوري خارجي لوڊ فورس جي تابع نه آهي، پسٽن هڪ متوازن حالت ۾ رهندو ۽ اهڙيء طرح فالج دوران ڪنهن به پوزيشن تي صحيح طور تي رهندو. هن سرڪٽ جي خاصيتن جي ضرورت آهي ته سلنڈر کي افقي طور تي نصب ڪيو وڃي. تنهن ڪري، ڪم ڪندڙ حالتن ۾ جتي اعليٰ-پريزيئن پوزيشننگ جي ضرورت آهي ۽ اتي ڪو محوري خارجي لوڊ فورس نه آهي، اهو سفارش آهي ته وچولي-پريشر والو کي ڊبل پسٽن راڊ سلنڈر سان گڏ استعمال ڪيو وڃي.
