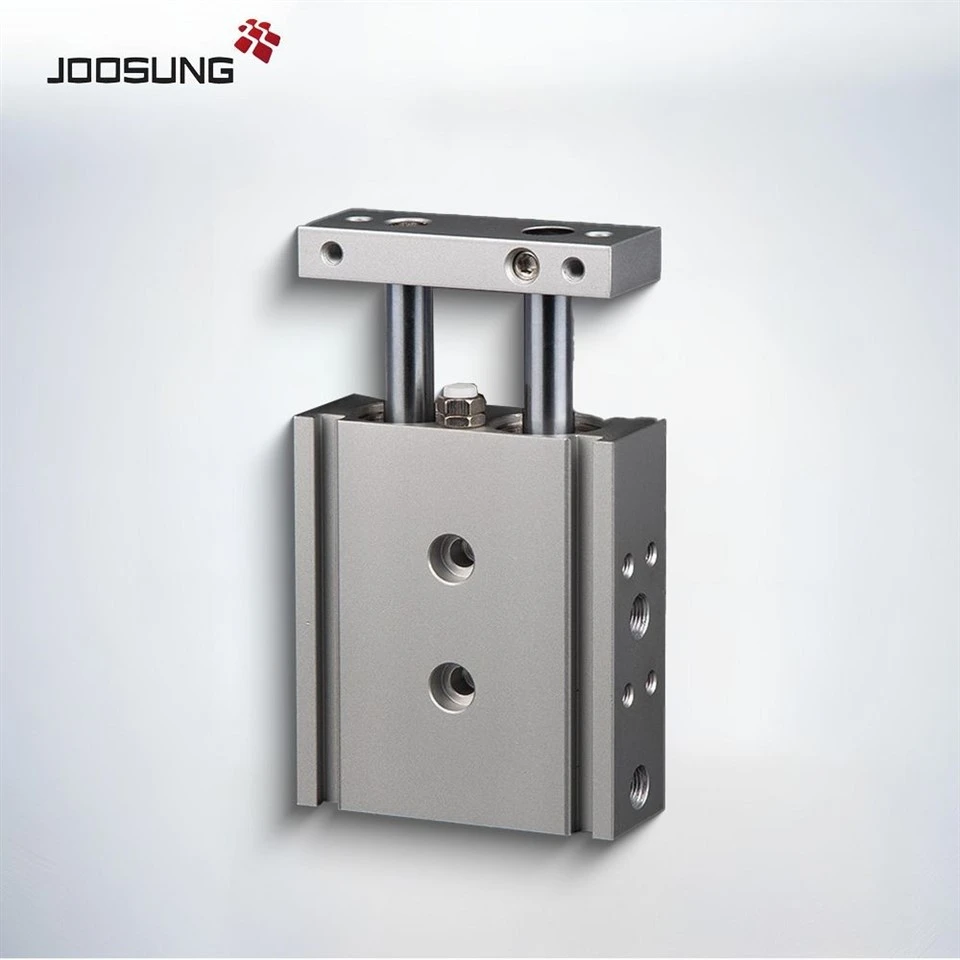

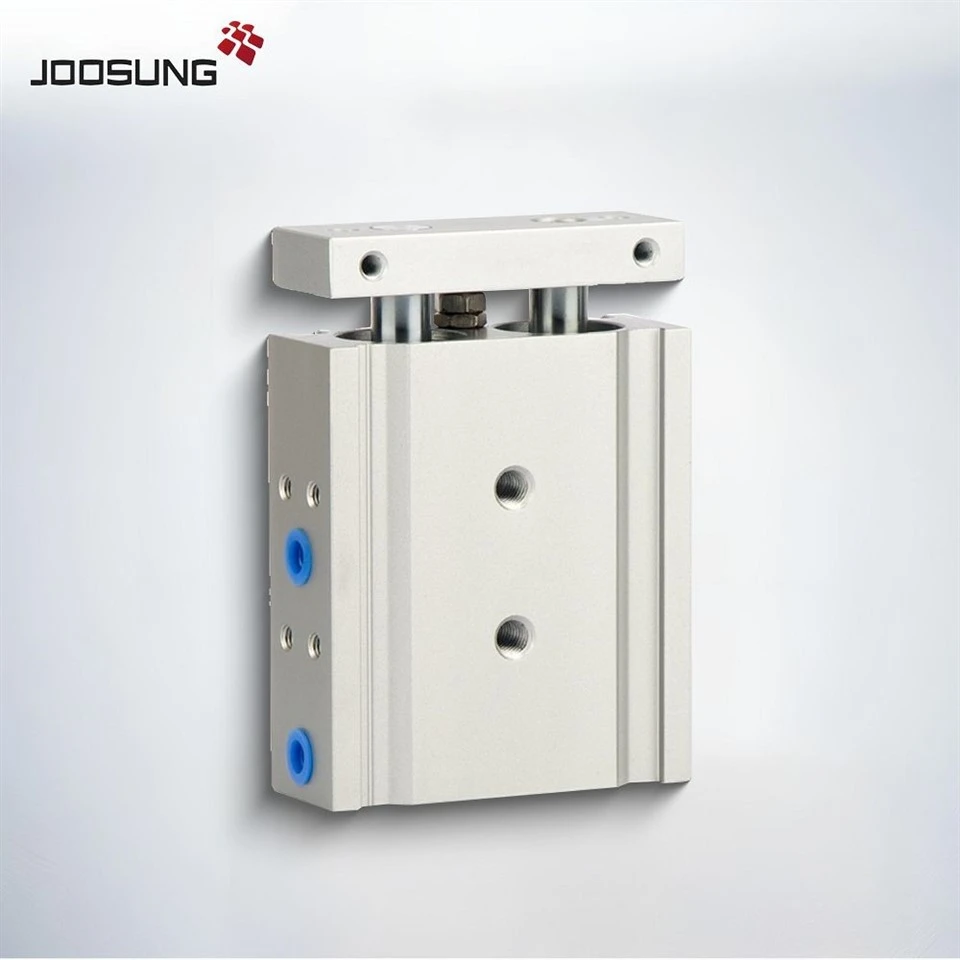

CXSM سيريز ٽوئن-رڊ نيوميٽڪ سلنڈر

CXSM سيريز نيوميٽڪ سلنڈر ڪيئن آرڊر ڪجي

CXS

M

20

M

-100

م: سلائيڊ بيئرنگ

6

لب- برقرار رکڻ وارو

10,20,30,40,50

10

10,30,50,70,80

ايل: بال بشنگ

15,20

30,50,70,80,90,100

25,32

30,50,70,80,90,100

تفصيل

بور (ايم ايم)

6

10

16

20

25

32

ڪم ڪندڙ وچولي

هوا

حرڪت وارو نمونو

ڊبل ايڪشن

دٻاء جي مزاحمت کي يقيني بڻائي

1.05Mpa (10.7kgf/cm)

وڌ ۾ وڌ دٻاءُ

0.7Mpa(7.1kgf/cm²)

گھٽ دٻاءُ

0.15 ايم پي اي

0.1 ايم پي اي

0.05MPa

آپريٽنگ جي درجه حرارت جي حد

5-+60 درجو

کشن

ٻنهي جي پڇاڙي بفر

ساخت

ڊبل پاور

اسٽروڪ جي ترتيب واري حد

(واپسي اسٽروڪ) 0 ~ 5mm

بيئرنگ

سلائيڊ بيئرنگ / بال گائيڊ بيئرنگ

پسٽن راڊ جي درستي غير-گھومندڙ

سلائڊ بيئرنگ

±0.1

±0.15

±0.13

±0.11

±0.1

±0.08

بال گائيڊ بيئرنگ

±0.1

±0.1

±0.07

±0.06

±0.05

±0.04

پورٽ جي ماپ

M5×0.8

G1/8"

سيريز ماڊل

دستياب ماڊلز

CXSL6 سيريز

CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60

CXSL10 سيريز

CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-50, CXSL10-506-

CXSL16 سيريز

CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-516, CXSL16-56-

CXSL20 سيريز

CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-506-

CXSL25 سيريز

CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-56, CXSL25-55, CXSL25, CXSL25-56 CXSL25-70، CXSL25-75، CXSL25-80

CXSL32 سيريز

CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-20, CXSL32-53, CXSL32-50 CXSL32-70، CXSL32-75، CXSL32-80
