اوسر

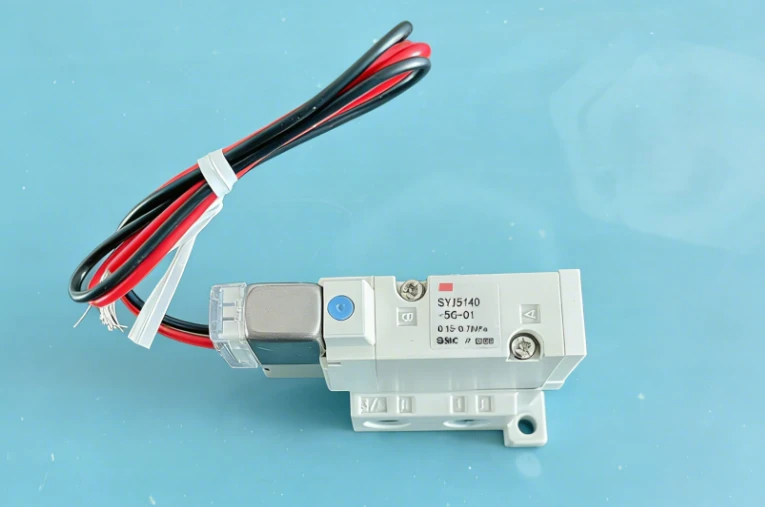

Pneumatic solenoid والوز صنعتي اجزاء آهن جيڪي برقياتي مقناطيس طرفان ڪنٽرول ڪن ٿا، بنيادي آٽوميشن عناصر جي طور تي فلائيڊ ڪنٽرول لاءِ ڪم ڪن ٿا. اهي وڏي پيماني تي صنعتي ڪنٽرول سسٽم ۾ استعمال ڪيا ويا آهن هدايت، وهڪري جي شرح، رفتار، ۽ compressed ايئر ۽ ٻين ميڊيا جي ٻين پيٽرولن کي ترتيب ڏيڻ لاء.
عام طور تي کليل ۽ عام طور تي بند ٿيل Solenoid والوز
- عام طور تي بند ٿيل (NC): هوا جي گذرڻ کي بند ڪيو ويندو آهي جڏهن ڊي-توانائي هجي؛ ايئر فلو کي فعال ڪيو ويندو آهي صرف جڏهن پاور آن. هي سڀ کان عام استعمال ٿيل قسم آهي آن- سائيٽ ايپليڪيشنن ۾.
- عام طور تي کليل (NO): هوا جو پاسو کليل رهي ٿو جڏهن de-توانائي ٿي وڃي. ايئر فلو صرف بند ڪيو ويندو آهي جڏهن پاور آن هجي.
- چونڊ منطق: ڊگھي-مدت لاءِ لڳاتار هوا جي وهڪري (مثال طور 23 ڪلاڪ وهڪري، 1 ڪلاڪ ڪٽ آف)، aعام طور تي کوليو solenoid والومسلسل بجلي واپرائڻ کي گھٽ ڪرڻ لاء ترجيح ڏني وئي آهي.
Solenoid والو بندرگاهن، پوزيشن ۽ ڪنٽرول جا قسم
- پوزيشن جو تعداد: والو اسپول جي آپريٽنگ پوزيشن جي تعداد ڏانهن اشارو ڪري ٿو، بصري طور تي اسڪيميٽ ڊاگرام ۾ دٻي جي نمائندگي ڪئي وئي آهي.
- طريقن جو تعداد: هوائي بندرگاهن جي تعداد ڏانهن اشارو ڪري ٿو، عام طور تي 5 بندرگاهن معياري نيوميٽڪ سولينائيڊ والوز ۾.
- اڪيلو Solenoid ڪنٽرول: هڪ coil سان ليس؛ والو خود بخود ري سيٽ ٿي ويندو آهي جڏهن ڊي-توانائي ٿي ويندي آهي.
- ڊبل Solenoid ڪنٽرول: ٻه coils سان ليس؛ ان جي آخري حالت کي برقرار رکي ٿو جڏهن ڊي-توانائي ٿي.
اهم خاصيتون ۽ ساخت
- ماڊل پيٽرولر: پائپ قطر، وولٹیج جي درجه بندي، والو سيريز، ۽ فنڪشنل وضاحتن کي اشارو ڪريو.
- دستي ٽيسٽ بٽڻ: بجليءَ جي طاقت کان سواءِ دستي اسپول عمل جي اجازت ڏئي ٿي، اثرائتو صرف تڏهن جڏهن هوا جو دٻاءُ فراهم ڪيو وڃي.
- ٿلهي جي ترتيب: گھڙيءَ جي مخالف سمت ۾ سلنڈر جي عمل جي رفتار وڌائي ٿي. ڪلاڪ جي ترتيب جي رفتار گھٽائي ٿي.
سلنڈر جي عمل جو اصول
- ايئر پورٽ مان وهندو آهيپي کان اي→ سلنڈر واپس وٺي ٿو، خارج ٿيڻ واري هوا سانب کان ايس.
- ايئر پورٽ مان وهندو آهيپي کان بي→ سلنڈر وڌندو آهي، خارج ٿيڻ واري هوا سانالف کان آر.
Manifolds ۽ والو ٻيٽ
- ميني فولڊ بلاڪ: گھڻن solenoid والوز جي تنصيب جي اجازت ڏيو، شيئرنگ ايئر سپلائي ۽ نڪرڻ وارا رستا. هر والو کي عام طور تي هڪ PLC آئوٽ پٽ (Q-پوائنٽ) جي ضرورت هوندي آهي.
- والو ٻيٽ: ڊسڪريٽ وائرنگ کي تبديل ڪرڻ لاءِ ڪميونيڪيشن ڪنٽرول استعمال ڪريو، گھربل PLC Q- پوائنٽن جو تعداد تمام گھٽ گھٽائي.
- Pneumatic Fittings: آسان نلڪن جي انسٽاليشن لاءِ رابطا- کي دٻايو؛ ٽيوب ڇڏڻ لاءِ ڪالر کي دٻايو.
Pneumatic هوا جي تياري اجزاء
- تيل-پاڻي جدا ڪندڙ: فلٽر نمي، تيل، ۽ نجاست ايئر ڪمپريسر پاران ٺاهيل ڪمپريس ٿيل هوا مان.
- پريشر ريگيوليٽر: گھٽائي ٿو ۽ انٽ ايئر پريشر کي مستحڪم ڪري ٿو (صرف دٻاء گھٽائڻ جي قابل).
- مِسٽ لئبريڪٽر: مسلسل آپريشن دوران لباس گھٽائڻ لاءِ سلنرز ۽ سولينائيڊ والوز کي لوڻ وارو تيل فراهم ڪري ٿو.
- مفلر ۽ پلگ: مفلر نڪرڻ واري شور کي گھٽائي ٿو. پلگ ڪيترن ئي اسيمبلين تي غير استعمال ٿيل بندرگاهن کي سيل ڪري ٿو.
